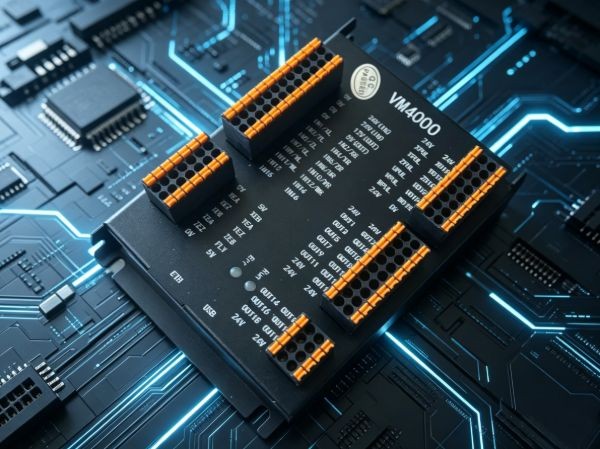

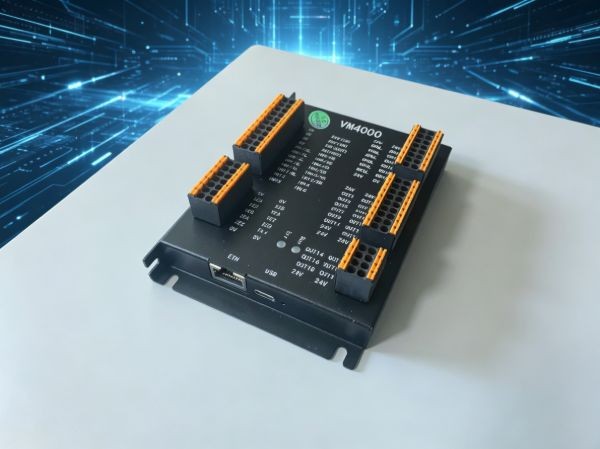

VM4000 是 VM4000 系列中端 6 轴视觉专用控制器，采用 32 位 ARM 双核处理器，全闭环 PID 运动控制，集成运动、IO、光源控制一体，专为中型拼接闪测仪、自动化机械手、高精度影像测量设备打造，支持光栅定位、飞拍取像，大幅提升视觉检测精度。

• VM4000 机器视觉运动控制器 6 轴全闭环 PID 闪测仪影像仪专用 支持飞拍光栅 网口 IO 光源一体控制卡


• 6 轴全闭环 PID 控制搭载 3 路 ABZ 光栅接口，最高 5MHz 脉冲，定位精度远超开环机型，支持单轴飞拍，适配高精度光学检测。

• 多路 IO + 大功率光源驱动16 路数字输入 + 19 路输出，6 路 450mA 大功率通道，1-16 级硬件亮度校准，完美适配各类视觉光源。

• 双路内置供电自带 12V/5V 两路 2A 直流输出，分别给 CCD 相机、光栅、小型光源供电，省去额外电源模块。

• 高速网口通讯稳定可靠以太网 TCP 通讯，指令响应 0.1~1ms，断线自动重连，全版本 Windows 系统兼容，API 调用无线程限制。

• 工业级耐用易安装金属外壳抗干扰，弹簧快插端子，搭配 E0310/E0512 端子接线便捷，宽温稳定运行。

一、产品参数

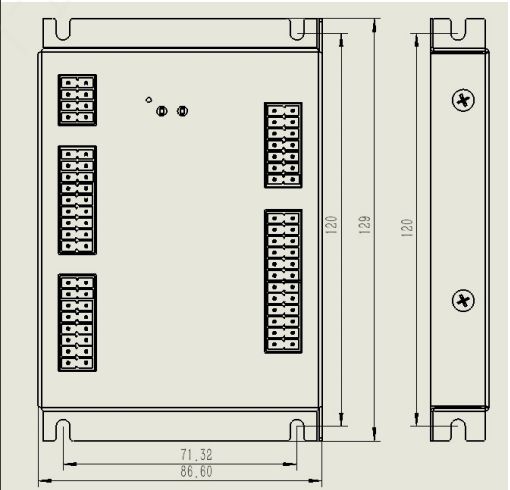

二、产品尺寸

三、适用场景

中型拼接闪测仪、高精度影像测量仪、自动化搬运机械手、全闭环视觉检测设备、多工位尺寸检测产线

四、配套配件

E0310（0.3mm²）、E0512（0.3-0.5mm²）管型接线端子，适配设备快插端子，布线牢固美观

五、售后技术

整机出厂 Q.C 全检合格，配套完整上位机 API 开发库，提供一对一技术对接支持，适配各类非标机器视觉项目开发

六、资料下载

3d档stp、控制器Demo、控制器sdk(c++ X86 X64)、控制器说明书本
