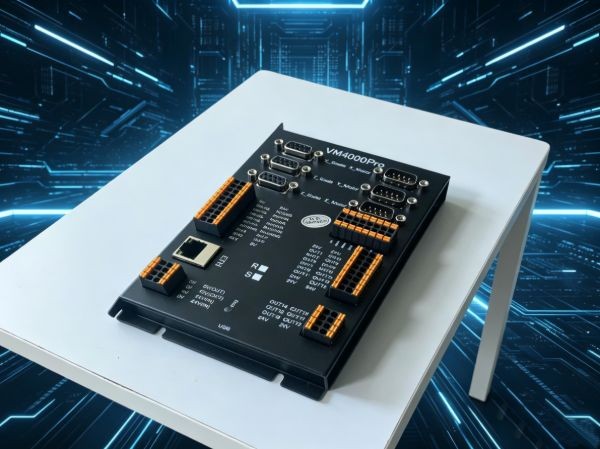

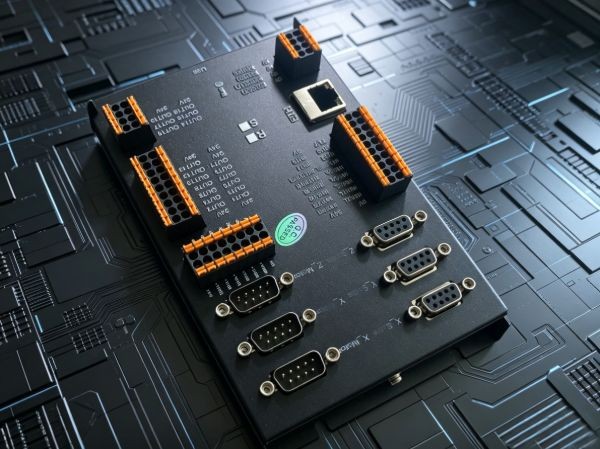

VM4000Pro 为 VM4000 系列高端机型，32 位浮点 ARM 双核处理器，差分脉冲 + 差分光栅双差分架构，长距离布线抗干扰能力拉满，专为大型拼接闪测、高精度全闭环检测、工厂量产自动化视觉设备设计，兼顾高速运动、微米级定位与稳定光源控制。

• VM4000Pro 6 轴差分全闭环运动控制器 机器视觉闪测仪专用 20MHz 差分光栅 抗干扰飞拍光源 IO 一体控制卡

• 6 轴差分脉冲 + 20MHz 差分光栅

• 差分脉冲输出抗干扰拉长线，3 路 ABZ 差分光栅最高 20MHz，高速高精度定位，车间强电磁环境稳定运行。

• PID 全闭环 + 单轴飞拍功能

• 闭环实时校正坐标，搭配相机曝光同步飞拍补偿，尺寸检测精度大幅提升，适配高精度光学测量。

• 19 路大功率光源驱动输出

• 16 路输入 + 19 路输出，6 路 450mA 大功率通道，硬件 1–16 级亮度校准，多光源并联大功率输出。

• 12V+5V 双路内置供电

• 双路 2A 直流输出，分别给 CCD 相机、光栅尺、微型光源供电，减少设备外置电源，简化布线。

• 工业级网口通讯 + 宽温耐用

• 以太网高速通讯，指令响应 0.1–1ms，断线自动重连；金属壳体 DIN 导轨安装，宽温稳定适配量产产线。

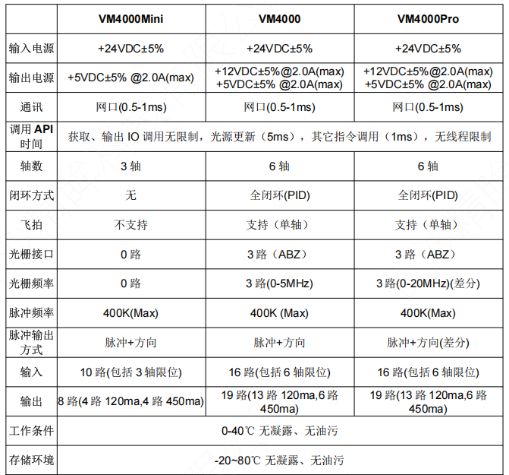

一、产品参数

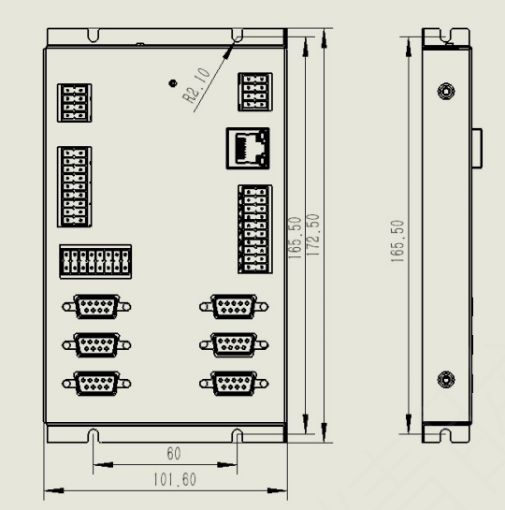

二、产品尺寸

三、适用场景

大型拼接闪测仪、高精度全自动影像仪、长走线工厂自动化产线、全闭环微米级尺寸检测设备、多工位机械手视觉检测设备

四、配套配件

E0310（0.3mm² 细线）、E0512（0.3–0.5mm² 通用）管型接线端子，弹簧快插端子免工具接线

五、售后技术

整机出厂 Q.C 全检，配套完整上位机开发 API 函数库，提供一对一技术对接，支持非标机器视觉项目定制调试

六、资料下载

3d档stp、控制器Demo、控制器sdk(c++ X86 X64)、控制器说明书本
