RS 系列一键闪测仪，覆盖平面小件、轴类工件、混合零部件、超大板材全检测场景。全系搭载双远心光学系统 + 自研 FMES V2.0 测量软件，可选配点激光、线激光模块实现高差、平面度、深度 3D 测量，测量效率较传统卡尺、二次元提升 10~20 倍，速度快、高精度、易操作，助力工厂质检数字化升级。

一、产品概述

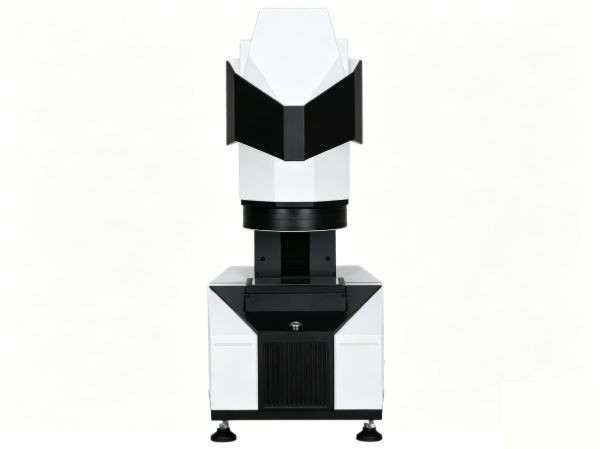

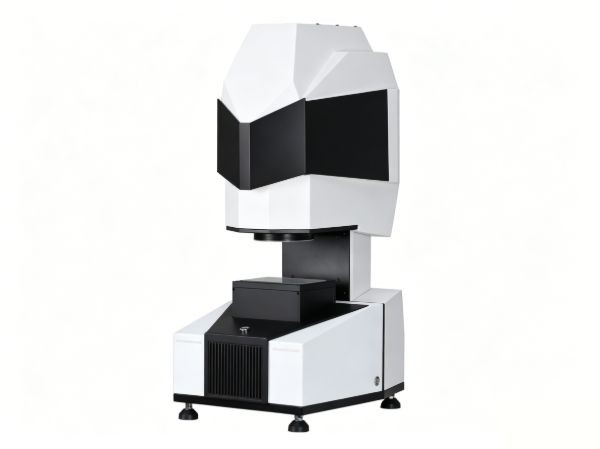

RS 系列立式闪测仪为桌面经济型平面快速测量设备，专为 200mm 以内各类平面精密工件打造，升级全域环形光源系统，弱纹理、低反差工件也能稳定抓取轮廓。工件无需治具、任意摆放，软件自动摆正定位，一键完成长宽、孔径、间距、R 角、形位公差全部尺寸检测，单人零基础即可上手。

核心优势

1. 极速检测：1~2 秒完成单工件上百项尺寸同步测量，支持多件同时拍摄批量检测；

2. 超高精度：标配高清双远心镜头，消除透视畸变，重复测量精度可达 ±2μm；

3. 智能识别：自研轮廓寻边算法，不受毛刺、轻微油污干扰，自动抓取工件边缘；

4. 操作极简：无需人工对位，切换产品一键调用测量程序，换型零调试；

5. 数据闭环：自动保存测量数据，生成 OK/NG 报表，内置 CPK、直方图、Xbar-R 等全套 SPC 分析模板。

二、光源配置

标配环形落射光，可选配同轴光、低角度漫射光，适配镜面、哑光、黑色塑胶、金属冲压件等多种材质。

三、适用工件

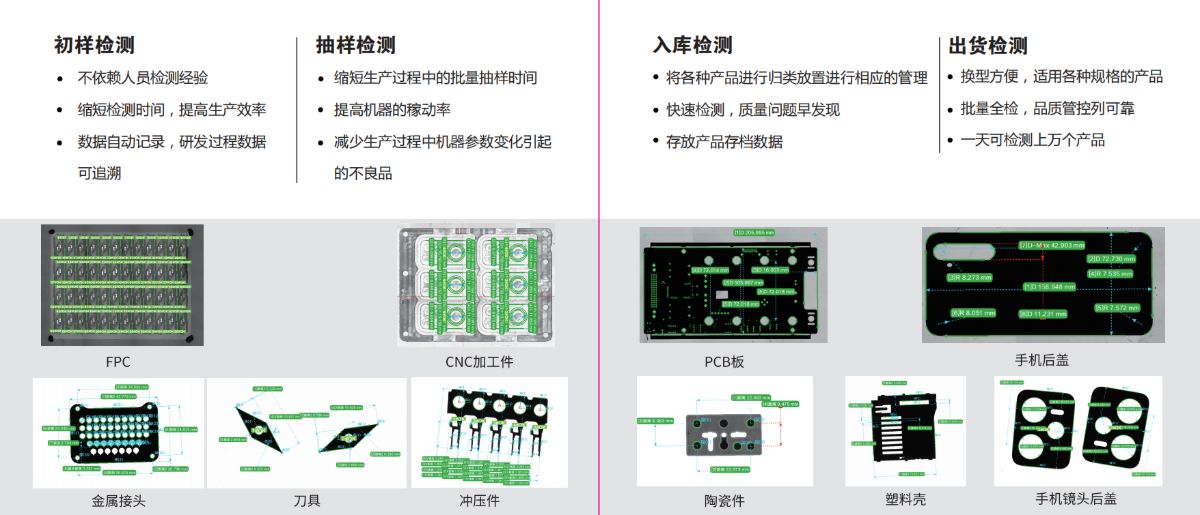

PCB 电路板、电子端子、精密冲压件、螺丝弹簧、手机塑胶小件、小型五金垫片、刀具配件等平面类零部件。

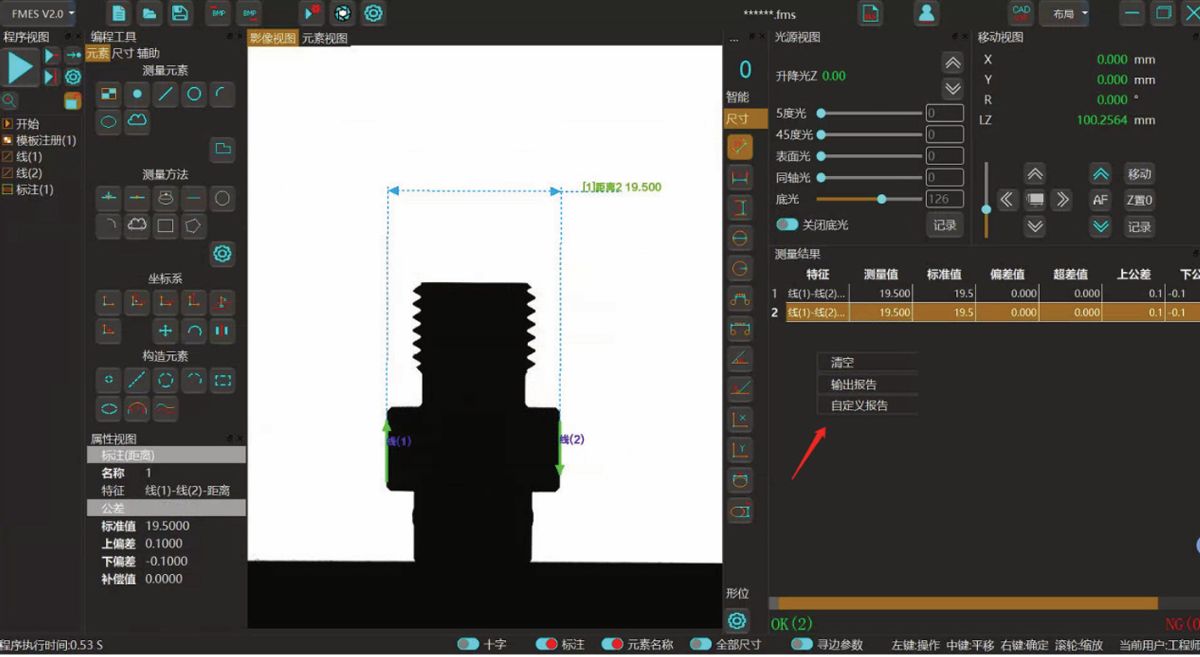

四、配套自主研发软件FMESV2.0

• 全系 RS 闪测仪标配 FMES V2.0 专业视觉测量软件，支持简体中文、繁体、英文三语言切换，功能全面适配 2D/3D 复合检测；

• 智能模板匹配：任意摆放工件自动定位，各类异形工件精准识别；

• 完备测量工具：点、线、圆、圆弧、椭圆、轮廓全尺寸测量；支持螺纹、齿轮、橡胶圈专用快捷测量模块；

• 构造功能齐全：相交、相切、垂直、平行、镜像、平移、旋转辅助尺寸构建；

• 多坐标系管理：支持多层工件、多组坐标平移旋转调用，复杂工装轻松适配；

• 图像拼接能力：多图层、多光源拼接，厚薄工件均可全域测量；

• 激光兼容：原生适配点激光、线激光，同步采集高度差、平面度、深度数据；

• 图纸输出：轮廓一键导出 DXF 图纸，对接设计软件；

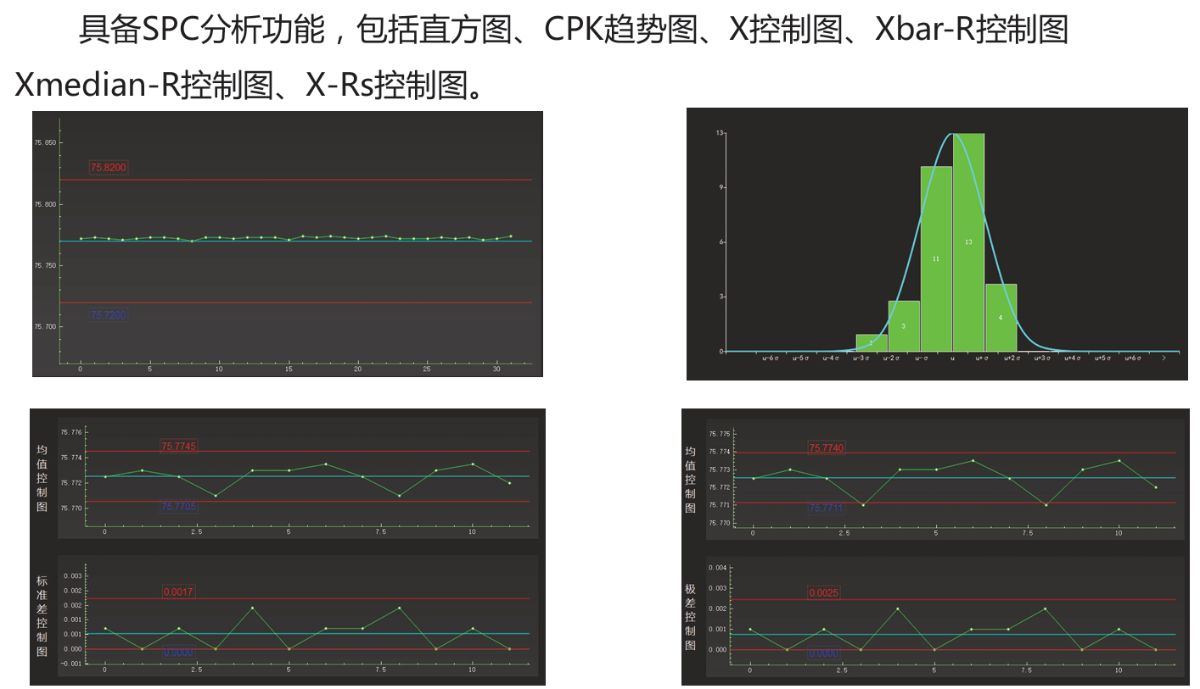

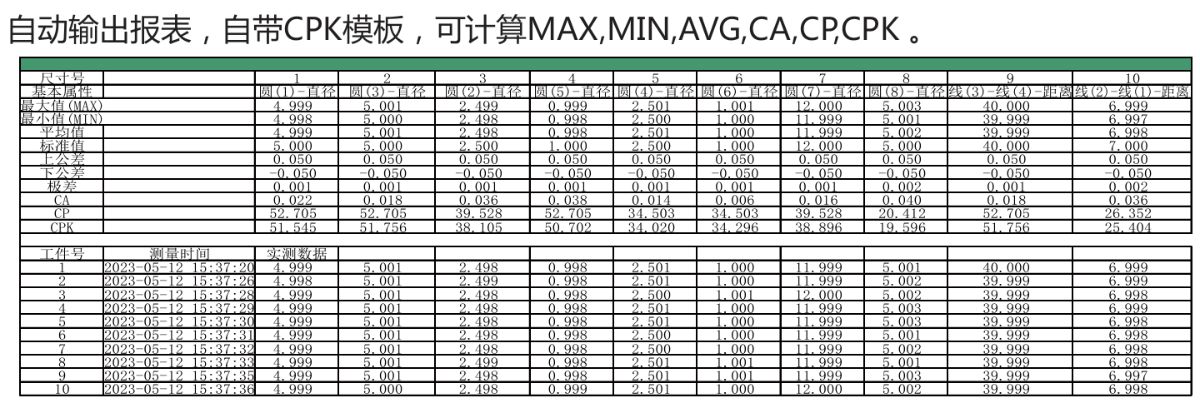

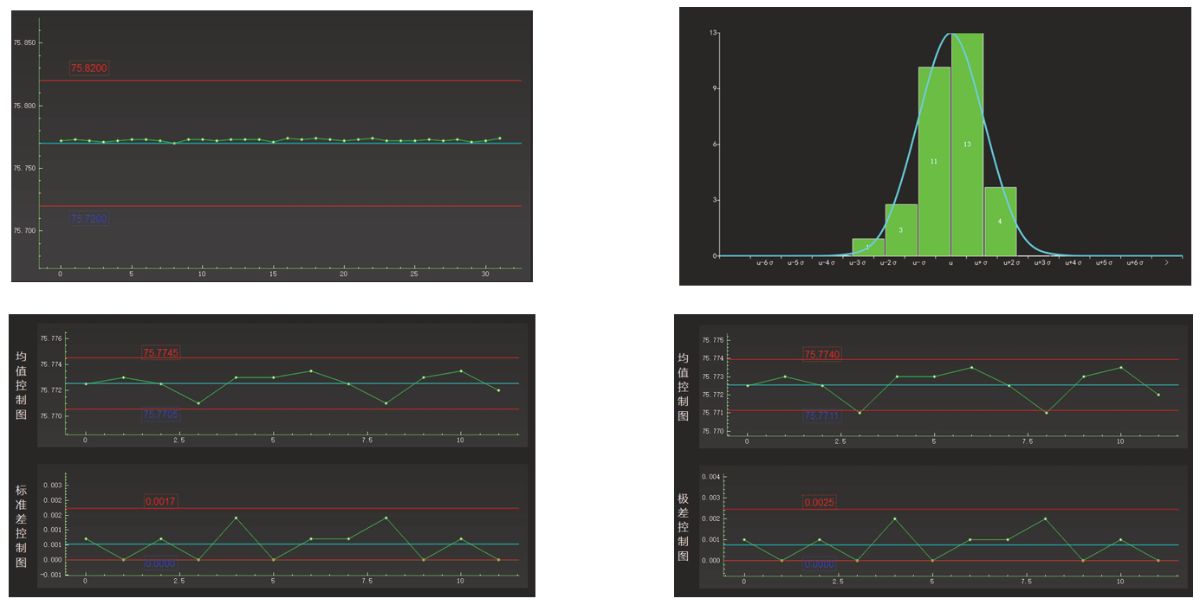

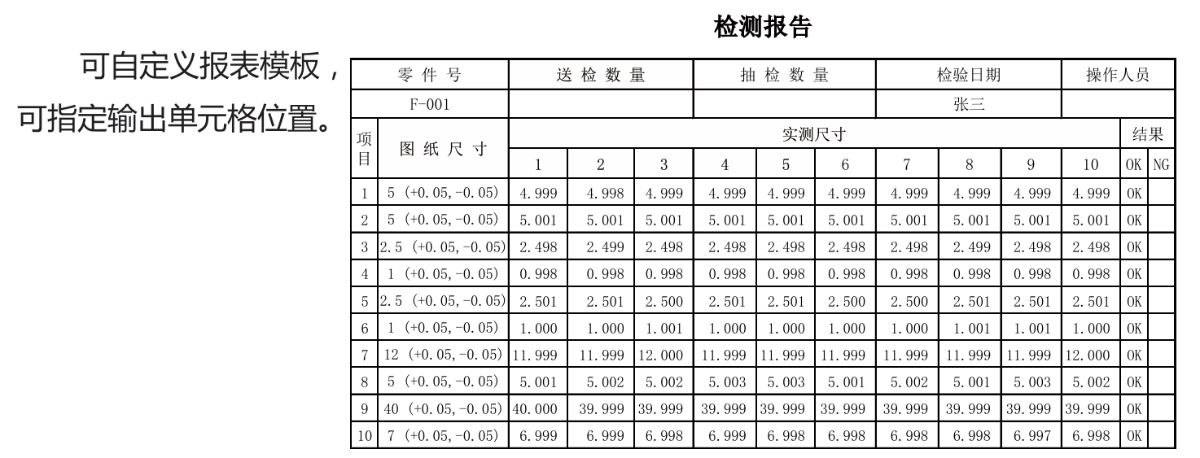

• 报表与 SPC：自动生成检测报告，内置 MAX/MIN/AVG/CP/CPK 计算；支持直方图、CPK 趋势图、X/Xbar-R/Xmedian-R/X-Rs 管控图；

• 数据对接：开放数据接口，可对接工厂 MES 系统，实现质检数据全流程可追溯。
