RS 系列一键闪测仪，覆盖平面小件、轴类工件、混合零部件、超大板材全检测场景。全系搭载双远心光学系统 + 自研 FMES V2.0 测量软件，可选配点激光、线激光模块实现高差、平面度、深度 3D 测量，测量效率较传统卡尺、二次元提升 10~20 倍，速度快、高精度、易操作，助力工厂质检数字化升级。

一、产品概述

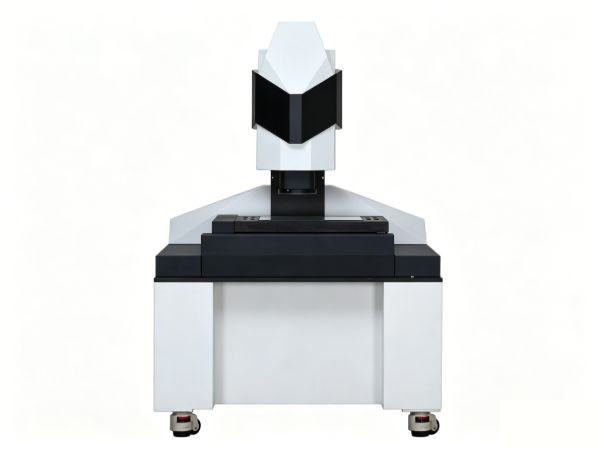

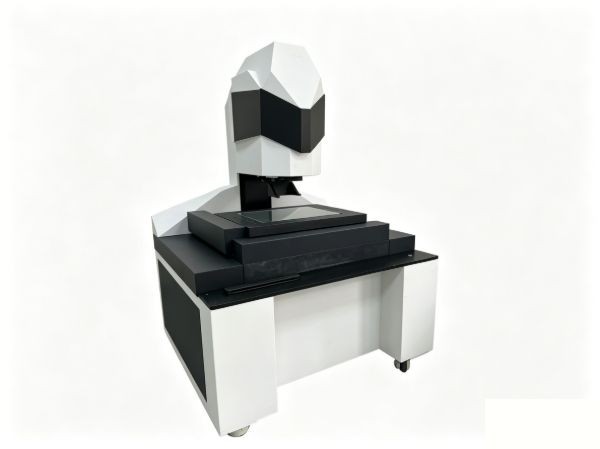

拼接闪测仪专为大尺寸板材、超长工件设计，搭载图像无缝拼接算法，突破单镜头视野限制，无需人工分段移动工件，一次拍摄完成超大工件全域二维尺寸测量；可选配 Z 轴激光模组，支持单点 / 线激光高度、翘曲度、壁厚 3D 检测，是新能源、大型钣金行业高端检测设备。

核心优势

• 超大检测范围：大视野模式 400300mm，高精度模式 330230mm，可拓展至 600*500mm；

• 无缝拼接算法：多视野图像无重影、无断层，拼接精度稳定可控；

• 双相机搭配：大视场 2000 万相机 + 高精度 130 万变倍相机，兼顾效率与精度；

• 全域 3D 检测：搭载 Z 轴移动模组，搭配激光模块，测量平面高差、翘曲、台阶深度；

• 双模式自由切换：批量快速检测选用大视野模式，精密尺寸选用高精度模式。

二、光源配置

远心平行底光、环形落射光，可选配同轴光、低角度环形光源。

三、适用工件

锂电池壳体 / 盖板、大型钣金件、液晶显示屏面板、大型模具板材、长铝型材、大尺寸冲压板材等。

四、配套自主研发软件FMESV2.0

• 全系 RS 闪测仪标配 FMES V2.0 专业视觉测量软件，支持简体中文、繁体、英文三语言切换，功能全面适配 2D/3D 复合检测；

• 智能模板匹配：任意摆放工件自动定位，各类异形工件精准识别；

• 完备测量工具：点、线、圆、圆弧、椭圆、轮廓全尺寸测量；支持螺纹、齿轮、橡胶圈专用快捷测量模块；

• 构造功能齐全：相交、相切、垂直、平行、镜像、平移、旋转辅助尺寸构建；

• 多坐标系管理：支持多层工件、多组坐标平移旋转调用，复杂工装轻松适配；

• 图像拼接能力：多图层、多光源拼接，厚薄工件均可全域测量；

• 激光兼容：原生适配点激光、线激光，同步采集高度差、平面度、深度数据；

• 图纸输出：轮廓一键导出 DXF 图纸，对接设计软件；

• 报表与 SPC：自动生成检测报告，内置 MAX/MIN/AVG/CP/CPK 计算；支持直方图、CPK 趋势图、X/Xbar-R/Xmedian-R/X-Rs 管控图；

• 数据对接：开放数据接口，可对接工厂 MES 系统，实现质检数据全流程可追溯。
